Torno CNC BM25 Duplo

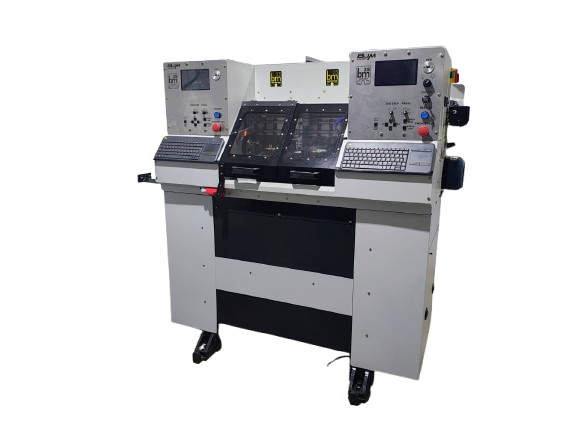

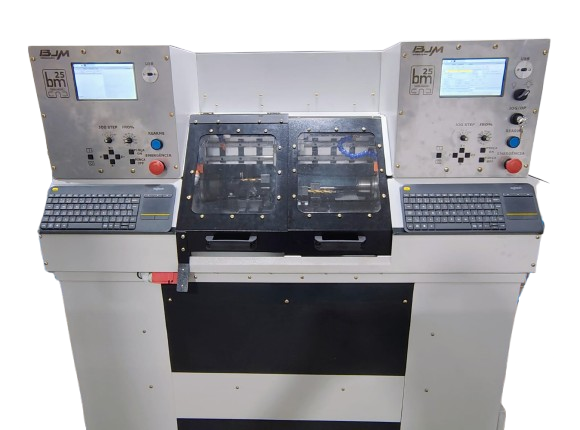

O Torno CNC BM25 Duplo é uma solução de usinagem de alta produtividade composta por dois tornos independentes integrados em uma única estrutura. O sistema é capaz de usinar um lado da peça, transferi-la automaticamente para o segundo torno e concluir a usinagem do lado oposto — tudo em um único ciclo, sem intervenção do operador.
O primeiro comando opera com 2 eixos dedicados à usinagem, enquanto o segundo comando opera com 3 eixos: 2 para usinagem e 1 exclusivo para o transporte automático da peça entre os tornos. Ideal para produção seriada de peças que exigem usinagem completa em ambas as faces, com alto grau de repetibilidade e eficiência.
Especificações Técnicas
| Parâmetro | Valor |
|---|---|
| Número de eixos | 2 |
| Função | Usinagem |
| Controlador CNC | EMOD433 |
| Parâmetro | Valor |
|---|---|
| Número de eixos | 3 |
| Eixos de usinagem | 2 |
| Eixo de transporte | 1 (transferência automática) |
| Controlador CNC | EMOD433 |
| Parâmetro | Valor |
|---|---|
| Diâmetro de passagem de pinça (eixo árvore) | 25 mm |
| Rotação máxima do spindle | 3.000 rpm |
| Potência do motor | 3 kW |
| Peso aproximado | 750 kg |
Especificações sob consulta
As especificações acima são referência. Configurações personalizadas estão disponíveis sob consulta.
Como funciona o ciclo duplo
[Torno 1] [Torno 2]
Usinagem — Lado A Usinagem — Lado B
(2 eixos) (2 eixos)
│ ▲
└──── Eixo de transporte ─────────┘
(automático, sem
intervenção do operador)
- Carregamento — a peça bruta é alimentada no Torno 1
- Usinagem do Lado A — o Torno 1 executa as operações programadas
- Transferência automática — o eixo de transporte do Torno 2 coleta a peça
- Usinagem do Lado B — o Torno 2 conclui a usinagem do lado oposto
- Descarga — a peça finalizada é ejetada, pronta para a próxima etapa
Ganho de produtividade
Ao eliminar o reposicionamento manual entre operações, o BM25 Duplo reduz significativamente o tempo de ciclo e o risco de erros de fixação, aumentando a repetibilidade e a capacidade produtiva da linha.
